SteelXL
> 2,7 MW de réfrigération et 4 MW de chauffage
> +50 MW en parallèle

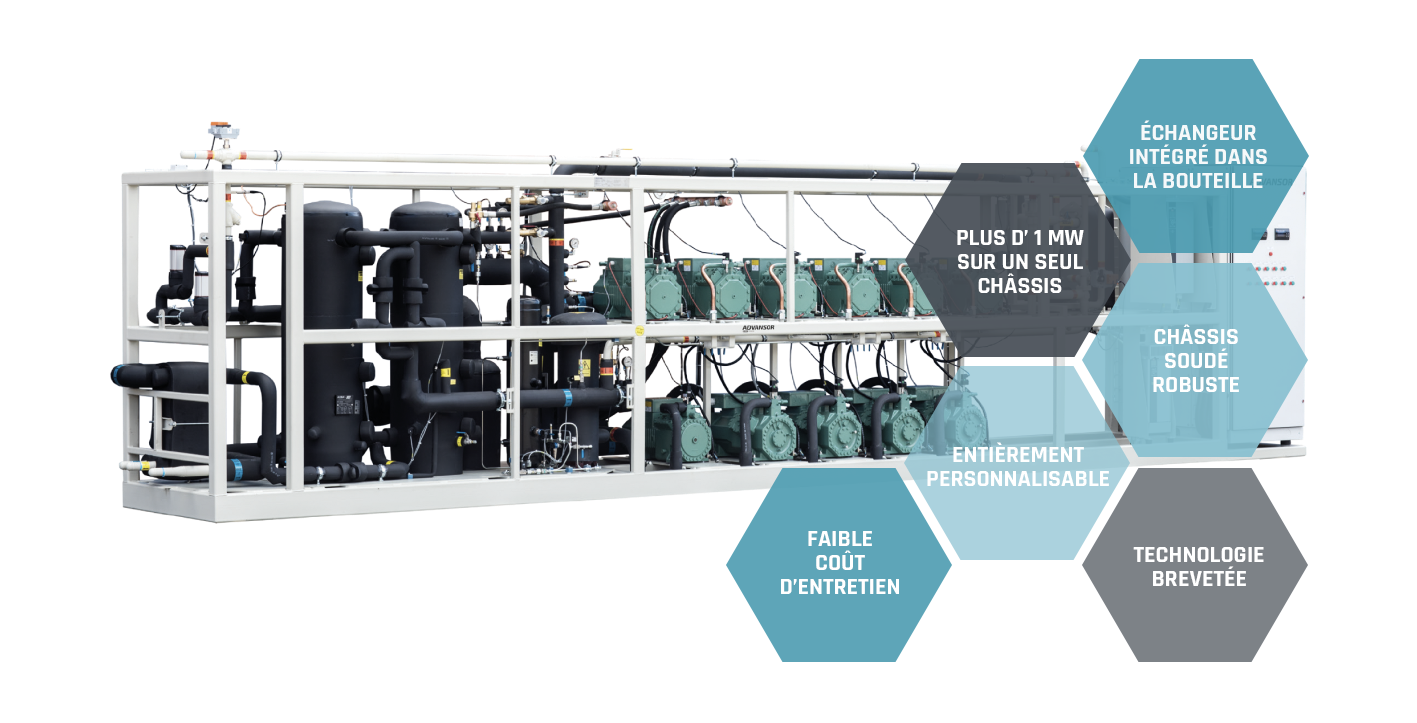

Solution climatique complète à puissance élevée
SteelXL est une solution climatique tout-en-un qui assure réfrigération, congélation, climatisation et chauffage. Elle fournit jusqu’à 2,7 MW de réfrigération ou 4 MW de chauffage. La centrale peut être installée en parallèle pour des puissances élevées, jusqu’à 20 MW ou plus.
Combinant réfrigération et chauffage dans une seule unité, elle permet d’éviter l’installation d’unités de climatisation et de brûleurs à combustible fossile.
Configurable
SteelXL est configurable avec de multiples options et modules pour répondre à tous vos besoins. Tous les composants et options sont dimensionnés, testés et validés individuellement, et combinés en fonction de multiples critères, notamment les vibrations, le bruit, l’assemblage, des températures élevées et les besoins en haute pression.
La solution est certifiée CE, et des tests I/O ont été effectués.
Installation rapide et facile
Pour garantir une construction stable, facile à déplacer avec une grue et un chariot élévateur, le châssis est entièrement soudé. Toutes les fonctions et options sont intégrées, et l’armoire électrique est montée sur celui-ci.
Tous les régulateurs sont intégralement programmés, et une documentation correspondante est disponible pour une installation rapide et facile. Les régulateurs paramétriques sont ouverts pour permettre un accès facile aux autres systèmes.
Encombrement réduit
Pour vous permettre de bénéficier de puissances élevées dans des espaces exigus, la centrale SteelXL a été conçue avec un encombrement réduit, plusieurs circuits multi-températures et une capacité supérieure du réservoir liquide dans le châssis. La centrale repose sur les dernières technologies au CO2, avec moins de composants et de vannes parallèles.
Aucune gestion des risques de sécurité n’est requise. L’unité peut donc être directement juxtaposée aux installations existantes au besoin.
Écoénergétique
La conception et le dimensionnement des tuyaux garantissent une moindre perte de pression et donc une plus haute efficacité énergétique. S’ajoutent à cela les dernières options d’économie d’énergie, pour une solution hautement écoénergétique. Vous utiliserez demain l’énergie que vous économisez aujourd’hui.
Options pour réaliser des économies d’énergie
- Moteurs à aimants permanents
- Dégivrage par gaz chaud
- Liquid Power Cooler
- Méthode de commande COP Hunter
- Module à ultra-faible surchauffe raccordé
- Chiller raccordé
Haute qualité
La conception configurable repose uniquement sur des composants industriels, garantissant ainsi un fonctionnement fiable au quotidien et une qualité élevée constante.
La peinture anticorrosion appliquée sur la tuyauterie est conçue pour durer 25 ans, et
le système de tuyaux est optimisé (moins de raccordements et une isolation de haute qualité faite à la main).
Le châssis est entièrement soudé pour permettre une manipulation sûre tout en protégeant la tuyauterie et les options.
- ÉQUIPEMENT STANDARD
- Bouteille anti-coup de liquide LT
- Échangeur de chaleur interne dans le réservoir liquide
- Décharge de gaz chaud
- Injection par voie liquide
- Filtre déshydrateur et crépine
- Détecteur de CO2 niveau bas
- Variateur de fréquence sur MT1
- Soupapes de sécurité
- RÉGULATEURS DISPONIBLES
- Danfoss
Wurm
Carel
Eckelmann
- PRESSIONS DE SERVICE STANDARDS
- Haute pression : 130 bars
Pression du réservoir : 80 bars
Pression d’aspiration MT : 52 bars
Pression d’aspiration LT : 30 bars
- Options disponibles
- Solution climatique
- Module récupération de chaleur
- Module récupération de chaleur avancée sur châssis
- Commande intelligente de récupération de chaleur
- Fonction pompe à chaleur
- Climatisation
- Module chiller (eau glacée)
- Efficacité énergétique
- Moteur à aimants permanents
- Liquid Power Cooler
- Dégivrage par gaz chaud
- Technologie avec éjecteur
- Double éjecteur
- Sous-refroidisseur HP
- Technologie de désactivation des cylindres
- Module à ultra-faible surchauffe raccordé au châssis
- Compression parallèle
- 3ème groupe d’aspiration pour MT
- 3ème groupe d’aspiration pour LT
- Sécurité
- Régulateurs de secours
- Collecteur de soupape avec marquage CE
- Type de régime de neutre
- Bouteille anti-coup de liquide et filtres
- Pression standard
- Doublage des vannes haute pression et de bypass réservoir
- Groupe de maintien de pression
- Arrêt d’urgence
- Interrupteur pour le démarrage manuel du compresseur
- Détecteur de gaz CO2
- Surveillance
- Transmetteur de niveau de CO2
- Compteur d’énergie
- Gestionnaire de système installé sur la porte du panneau
- Installation et maintenance aisées
- Régulateur PLC Advansor
- Éclairage dans l’armoire
- Prise de service dans l’armoire
- Transformateur pour alimentation de commande 230 V
